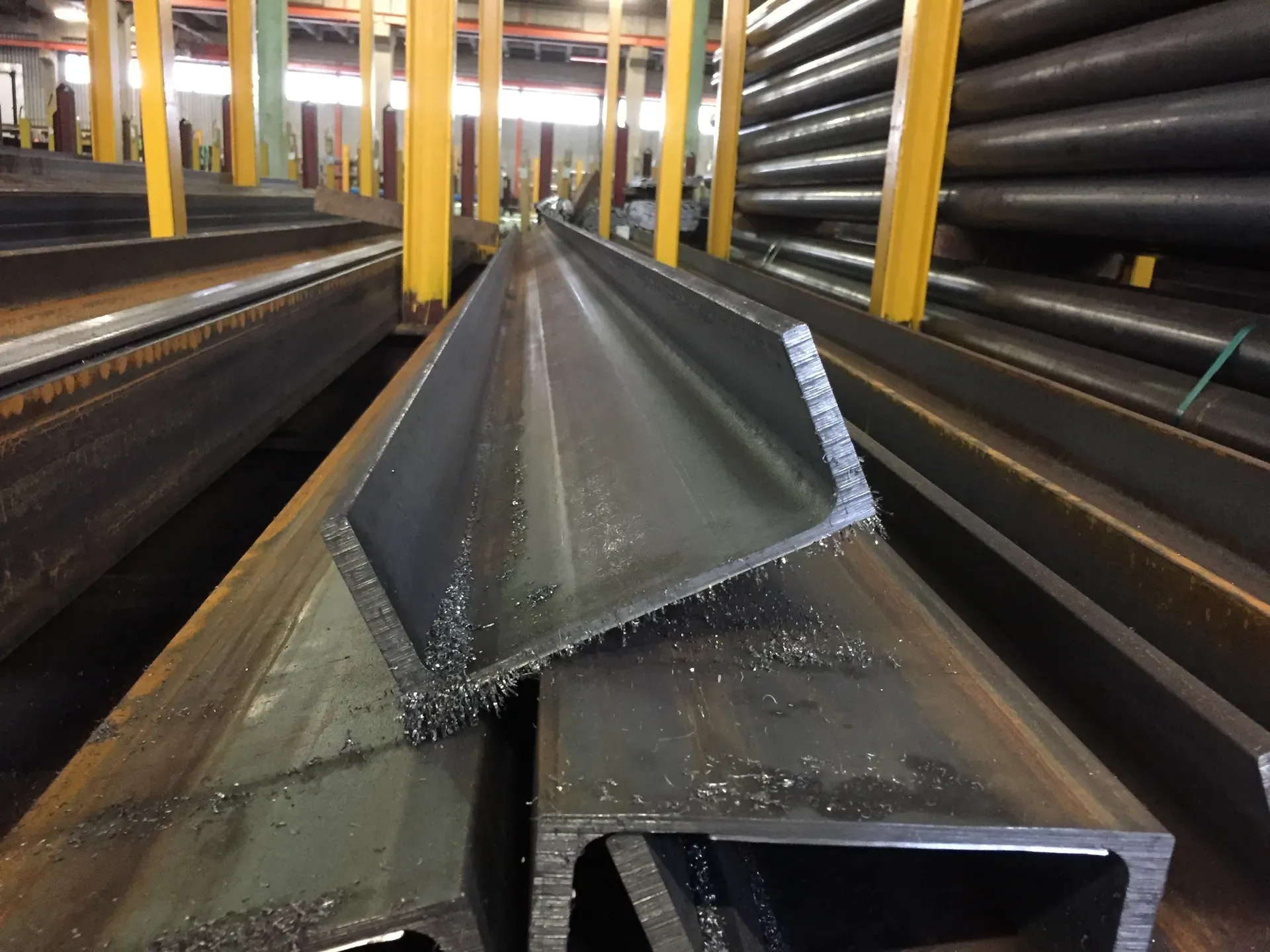

UPE Balk
Varmvalsad U-balk i främst kvalitet 355. Kännetecknas av att balken ser ut som ett U sett från sidan. UPE har i stor utsträckning börjat ersätta UNP, som är en äldre standard. Skillnaden mellan balkarna är att UPE har raka flänsar medan de sluttar inåt på UNP.
| Dimension | kg/m | Kvalitet | 6 m | 12 m | h | b | w | f | |
|---|---|---|---|---|---|---|---|---|---|
| 80 | 7.90 | S235JR | • | 80 | 50 | 4.0 | 7.0 | ||
| 100 | 9.82 | S355J2+M | • | • | 100 | 55 | 4.5 | 7.5 | |
| 120 | 12.10 | S355J2+M | • | • | 120 | 60 | 5.0 | 8.0 | |
| 140 | 14.50 | S355J2+M | • | • | 140 | 65 | 5.0 | 9.0 | |
| 160 | 17.00 | S355J2+M | • | • | 160 | 70 | 5.5 | 9.5 | |
| 180 | 19.70 | S355J2+M | • | • | 180 | 75 | 5.5 | 10.5 | |
| 200 | 22.80 | S355J2+M | • | • | 200 | 80 | 6.0 | 11.0 | |
| 220 | 26.60 | S355J2+M | • | 220 | 85 | 6.5 | 12.0 | ||
| 240 | 30.20 | S355J2+M | • | 240 | 90 | 7.0 | 12.5 | ||
| 270 | 35.20 | S355J2+M | • | 270 | 95 | 7.5 | 13.5 | ||
| 300 | 44.40 | S355J2+M | • | 300 | 100 | 9.5 | 15.0 |
